Вакуумний вимикач:

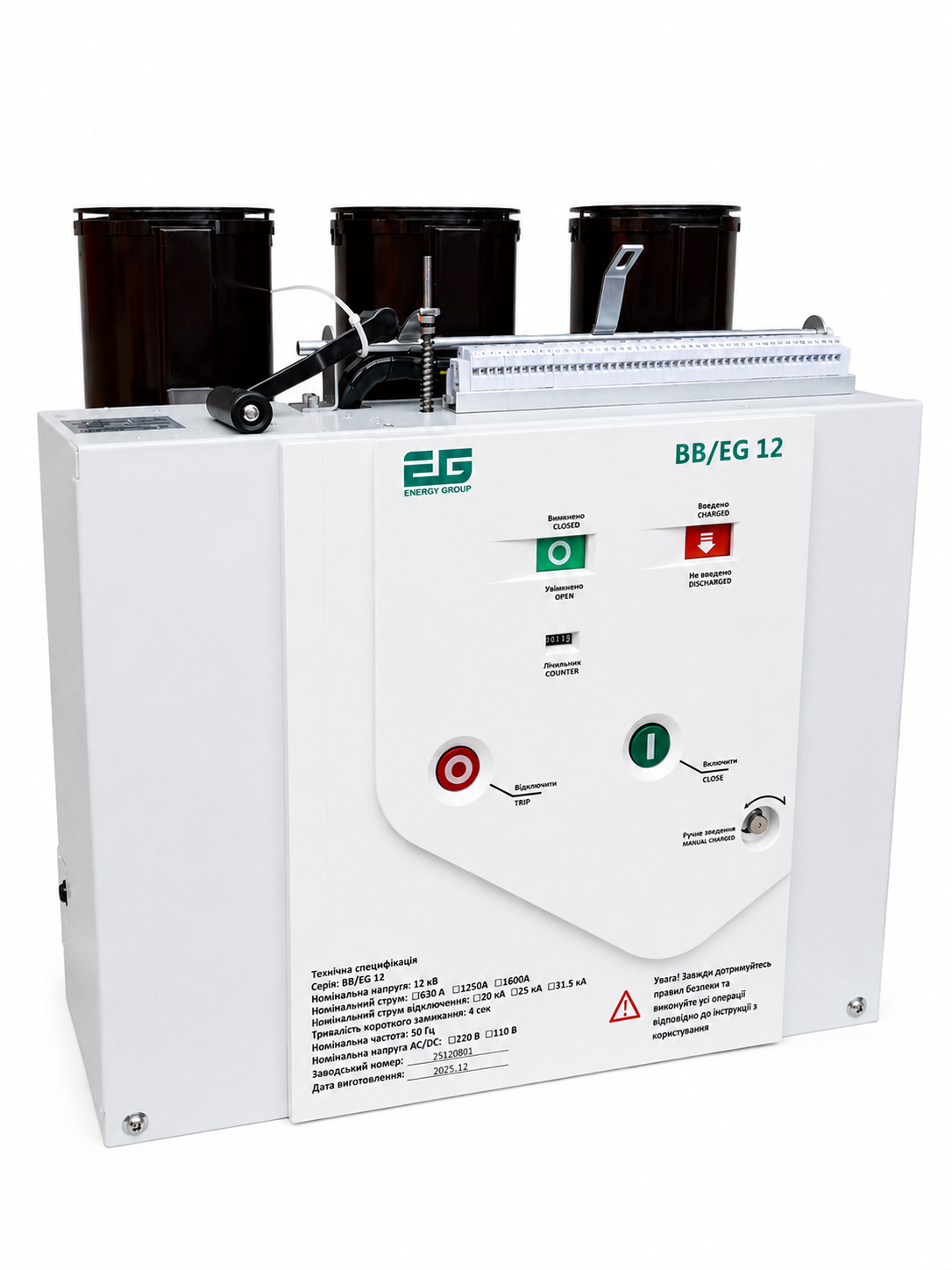

Вакуумні вимикачі внутрішнього встановлення ВВ/EG 12 призначені для комутації трифазних електричних мереж змінного струму частотою 50 Гц номінальною напругою до 12 кВ у номінальних та аварійних режимах. Вимикачі передбачають можливість автоматичного повторного включення і мають надійний термін служби.

Вимикаччі ВВ/EG 12 можуть постачатися у стаціонарному та викотному виконанні.

Привод вимикача – пружинно-моторний, з можливістю зведення пружини як вручну, так і за допомогою електродвигуна.

Пристрій відповідає ТУ У 27.1-40169080-005:2021, ДСТУ ЕN 62271-100:2016 та вимогам стандартів IEC60694, IEC62271-100.

Особливості конструкції:

Пружинно моторний привод

Забезпечує незмінну швидкість замикання і розмикання контактів незалежно від людського фактору як при дистанційному (електричному), так і при ручному оперуванні. Забезпечує ключення та відключення вимикача в ручному режимі за відсутності оперативного живлення. Використання якісних комплектуючих гарантує високий механічний та електричний ресурс комутацій вимикача.

Під’єднання кіл керування

У залежності від типу вимикача під’єднання кіл керування може мати різні виконання:

1. Для стаціонарних вимикачів:

-Подовжений кабель потрібної довжини

-Клемна колодка з гвинотовими затискачами

2. Для викотних вимикачів:

-Кабель у захисній оболонці з вилкою

Комутаційна панель керування

Універсальна комутаційна панель забезпечує керування вимикачем як постійним, так і змінним оперативним струмом. Незалежно від типу оперативного струму, плата забезпечує захист від багатократного повторного включення (захист від “стрибання”)

Струмові котушки захисту

Струмові котушки захисту мають малий опір та можуть використовуватися у схемах дешунтування. Струм спрацьовування калібрується та перевіряється в діапазоні від 3,5 до 4,2А, що важливо при БШД у мережі з невеликим навантаженням.

Механічне блокування

Механічне блокування унеможливлює оперування роз’єднувачем при включеному вимикачі (перед початком роботи з роз’єднувачем блокування гарантовано відключить вакуумний вимикач), а також блокує ручне та дистанційне включення вимикача під час оперування роз’єднувачем.

Індикатор стану

Чіткі та помітні індикатори стану на корпусі вимикача однозначно вказують на положення головних контактів (замкнуті/розімкнуті) та на стан пружин включення (зведення/розряджена).
